Guide til Beregning af Dråbeformede cylindere

Dråbeformede cylindre – også kaldet DIN-, profil- eller Euro-cylindre – går igennem låsekassen og skal derfor passe nøjagtigt til dørens opbygning.

I denne guide lærer du at måle A- og B-mål korrekt, og vælge den rigtige kombination med nøgle eller vrider.

Måleprincipperne følger vores måleskema for Dråbeformede cylindre

Måleskema til Dråbeformede cylindre

Før du starter: Forstå cylinder-typer

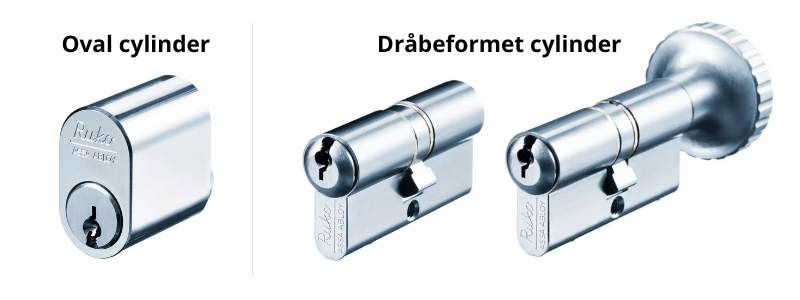

Oval cylinder og dråbeformet cylinder

Ovale cylindre sidder over håndtaget i modul-låsekasser.
Dråbeformede cylindre sidder under håndtaget, går hele vejen igennem låsekassen og findes med nøgle på begge sider eller nøgle udvendigt og vrider indvendigt. Låsekasse/cylinder kan være kaldet DIN, Profil eller Euro cylindere.

Hvad er A- og B-mål?

A og B angiver cylindrens udvendige og indvendige længde fra låsekassens center – typisk skruens midte – ud til den ydre flade af din dør eller cylinderringe/langskilte.

På vores måleskema er centerlinjen markeret med stiplet linje, og A måles udvendigt, B indvendigt.

Standard-referencen er 30,5 mm fra center; måler du f.eks. 40 mm, bestiller du 30,5 + 10 = 40,5 mm.

Hvor meget skal cylinderen stikke ud?

Som tommelfingerregel bør cylinderen stikke ca. 1–3 mm ud over kanten af døren eller udenpåliggende cylinderringe/langskilte. Det sikrer korrekt funktion og pæn finish uden at gøre cylinderen unødigt udsat.

Sådan måler du – trin for trin

1. Find center i låsekassen

Identificér låsekassens midterpunkt: det er skruens midte gennem cylinderhullet. På vores PDF er dette markeret med en stiplet linje.

2. Mål A-mål (udvendigt)

Mål fra midten af låsekassen til den udvendige side af langskiltet eller cylinderrosetten.
Notér A-målet i millimeter. (Se “UDVENDIG A-mål” i skemaet).

3. Mål B-mål (indvendigt)

Mål fra samme center til den indvendige side af langskiltet eller cylinderrosetten.
Notér B-målet i millimeter. (Se “INDVENDIG B-mål”).

4. Medregn ekstra tykkelse fra beslag

Har du kraftige langskilte eller høje cylinderringe, skal deres synlige tykkelse med i A- eller B-målet. Måler du til ydersiden af beslaget, er det allerede indregnet – måler du derimod kun til dørens plan, læg beslagenes tykkelse til.

5. Vælg cylinderkombination

Beslut om du vil have nøgle/nøgle eller nøgle/vrider. Ved vrider-løsninger måler du stadig B fra center til indersidens beslag – vriderknoppen erstatter blot den indvendige nøgle.

Kontrol og bestilling

Hurtig kontrol

Som kontrol kan du lægge A + B sammen; resultatet svarer omtrent til dørens tykkelse inkl. de beslag, du har medregnet. Afvigelser kan forekomme ved specielle opbygninger, men metoden er en god sanity-check.

Vælg de rigtige længder

Dråbeformede cylindre angives som A/B i mm, f.eks. 40/45. Brug dine mål afrundet til nærmeste standardtrin (oftest 5 mm). Husk, en let udstik på 1–3 mm er ønskelig.

Typiske fejl – og hvordan du undgår dem

• Du måler fra dørkant til dørkant i stedet for låsekassens center

  • Altid fra skruens midte. Brug vores skema som visuel reference.

• Du glemmer at medregne langskilt/cylinderring

  • Mål til ydersiden af beslaget. Ellers bliver cylinderen for kort.

• Du bestiller samme længde på begge sider

  • Døre med forskydninger eller asymmetriske beslag kræver ofte forskellige A- og B-mål.

• Du bytter om på ind og ud

  • Sørg for at bestille korrekte mål i ind og ud, hvis du bytter om på tallene passer cylinderen ikke i døren.

Eksempel: Fra måling til varenummer

Du måler A = 40 mm til ydersiden af cylinderrosetten og B = 45 mm til indersiden af langskiltet. Du vælger en 40/45 DIN-profilcylinder med vrider indvendigt. Ved bestilling vælger du derfor længderne A=40 og B=45 samt varianten “nøgle/vrider”. (På skemaet svarer 40 mm til 30 + 10).

Relaterede guides og køb

Vil du dykke ned i tilbehør og kombinationer til Ovale Ruko-cylindre, så se vores guide: Guide til beregning af tilbehør til Ruko cylindre.

Find flere vejledninger samlet under Guides, eller besøg forsiden for at gå direkte til kategorierne: lavpris-laase.dk.

Vær opmærksom på følgende

Vælg godkendte produkter og korrekt montering

Brug produkter fra anerkendte serier og følg producentens montageanvisninger. Ved ældre døre kan nye langskilte/cylinderringe give både pænere finish og bedre pasform.

Hvornår bør du kontakte os?

Hvis du er i tvivl om noget, så send os billeder og dine opmålinger af døren, så kan vi ofte hjælpe med det samme, eller stille de rette spørgmsål så den rigtige cylinder kan bestilles.

Hurtig tjekliste

• Mål A fra center til udvendig beslagtflade

• Mål B fra center til indvendig beslagtflade

• Medregn langskilte/cylinderringe

• Bestil, så cylinderen rager 1–3 mm ud

• Vælg korrekt variant: nøgle/nøgle eller nøgle/vrider
